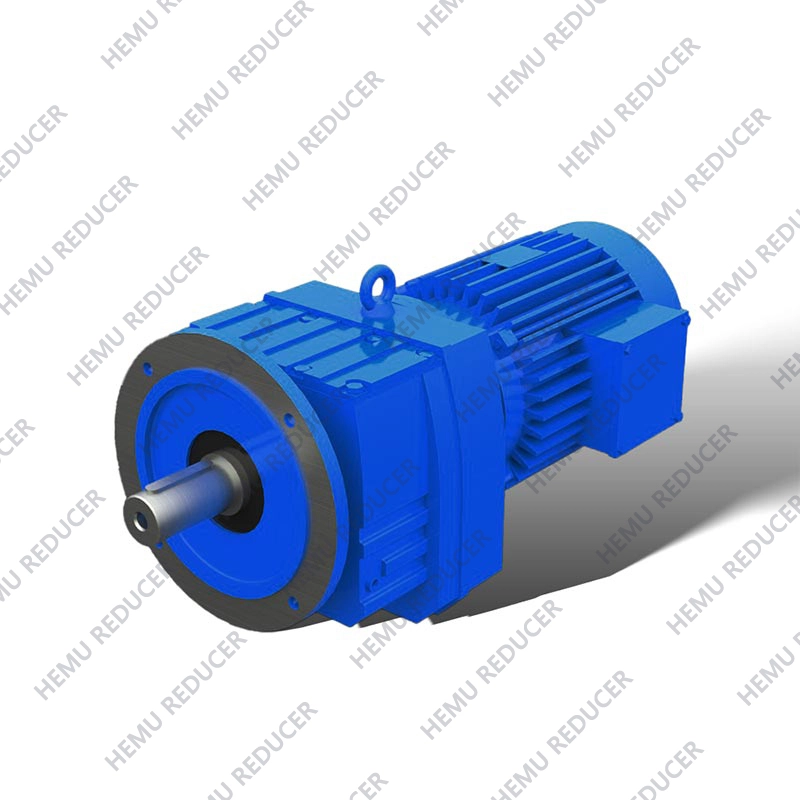

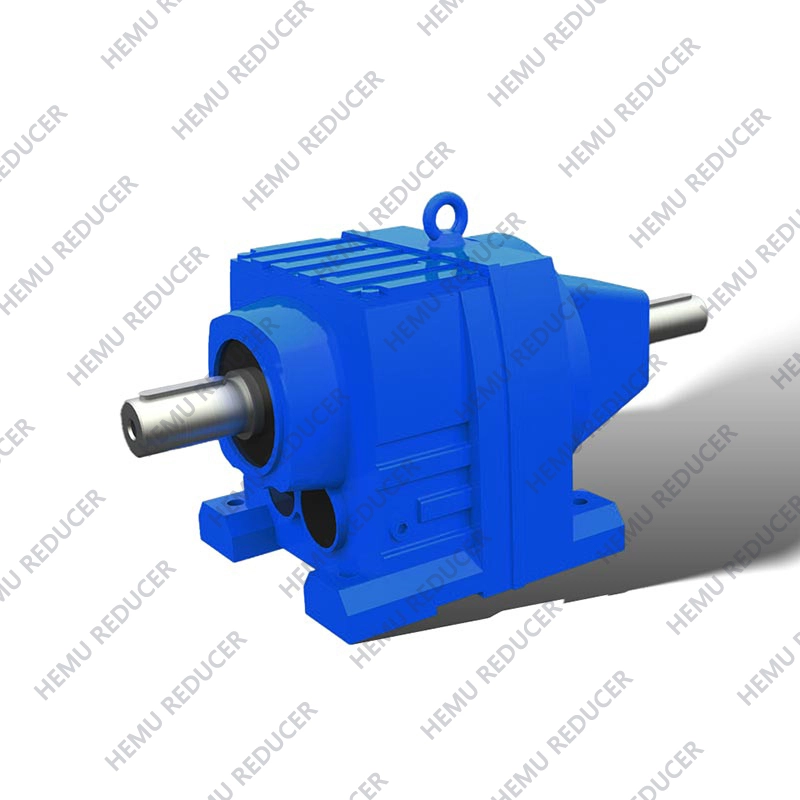

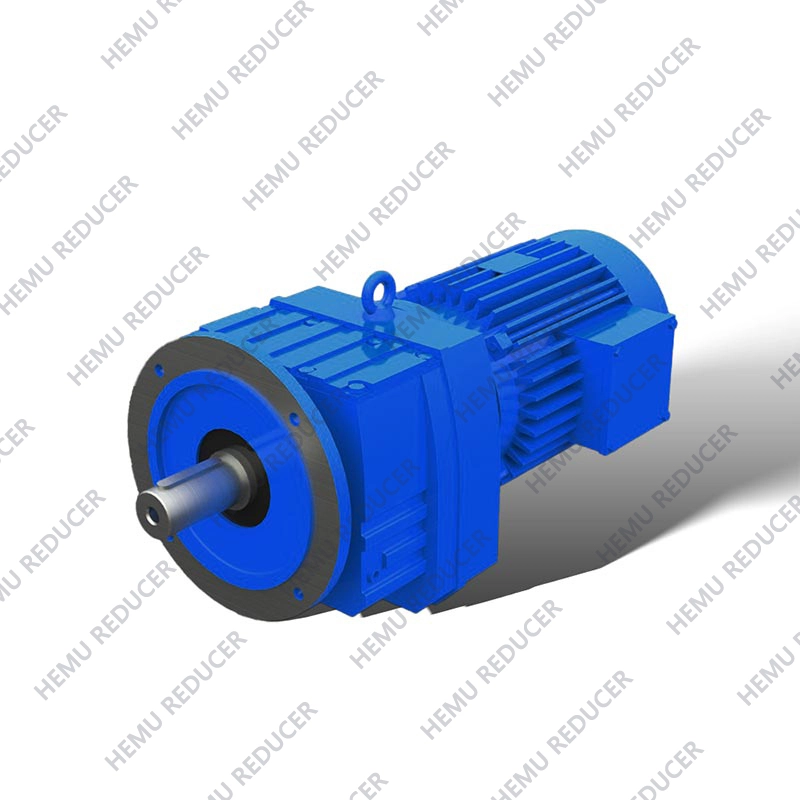

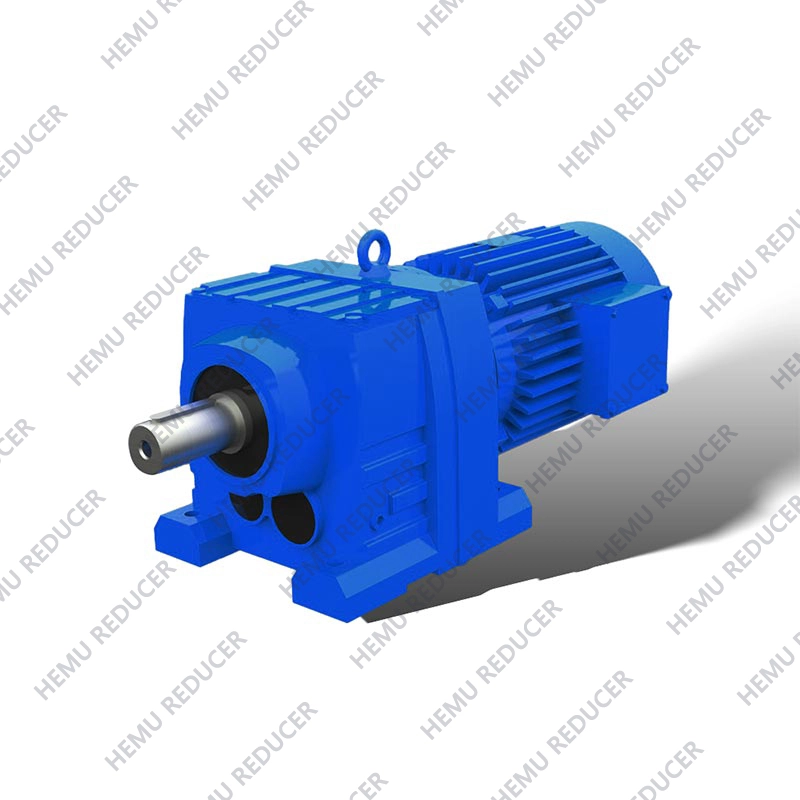

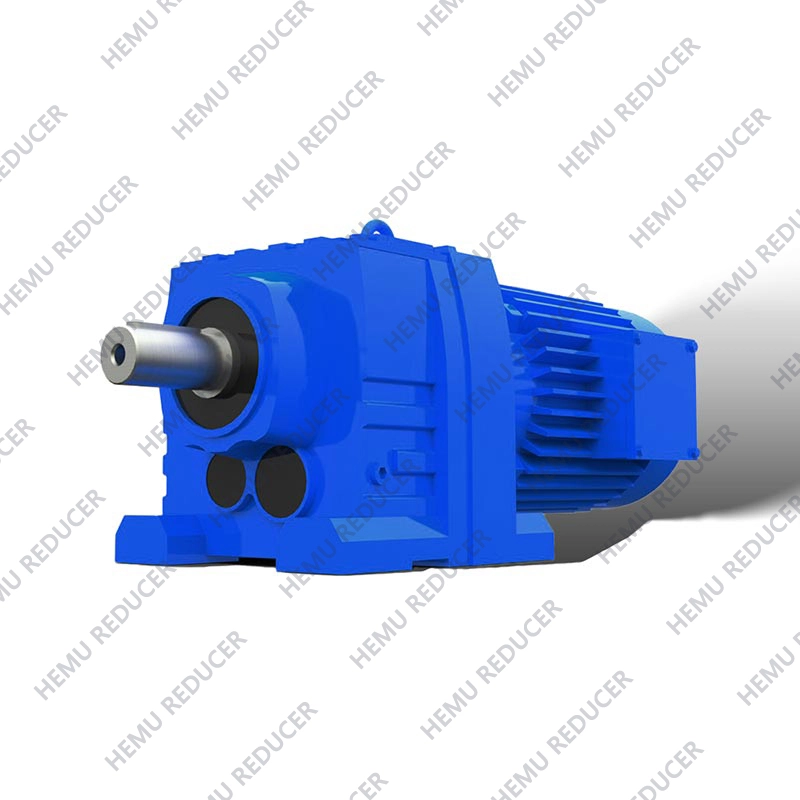

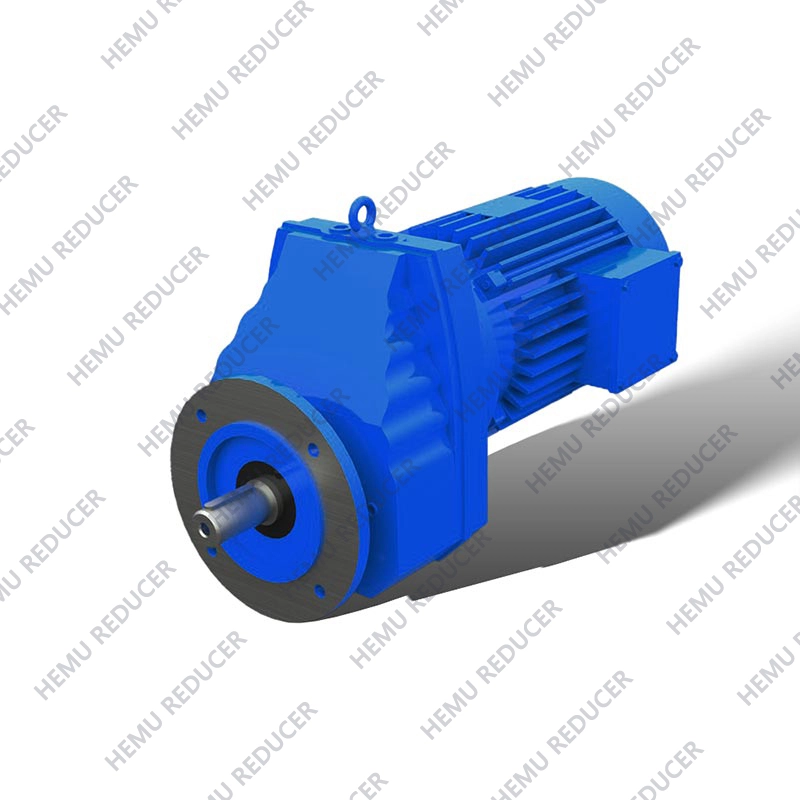

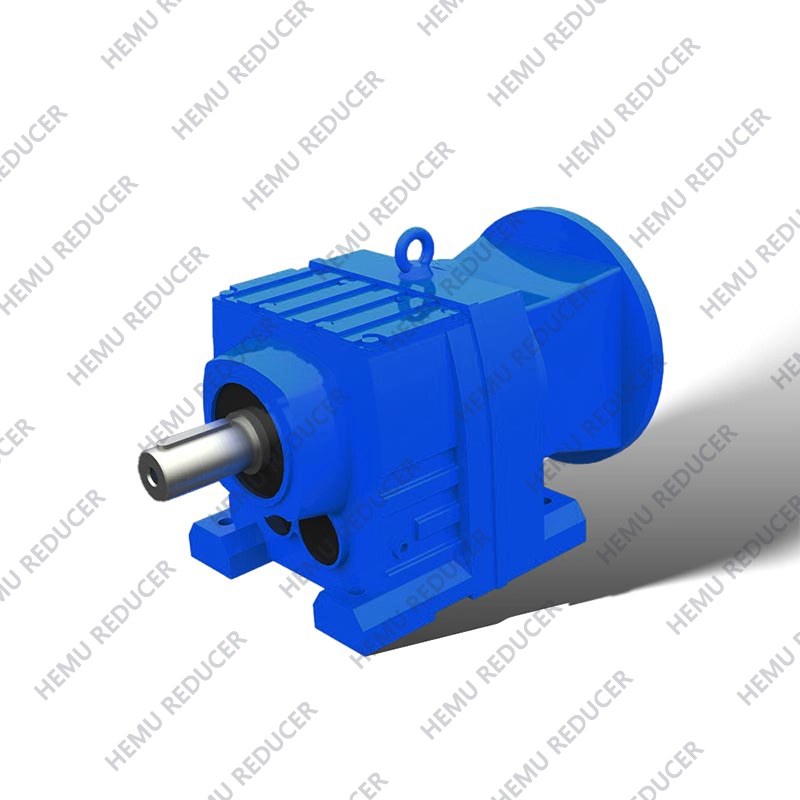

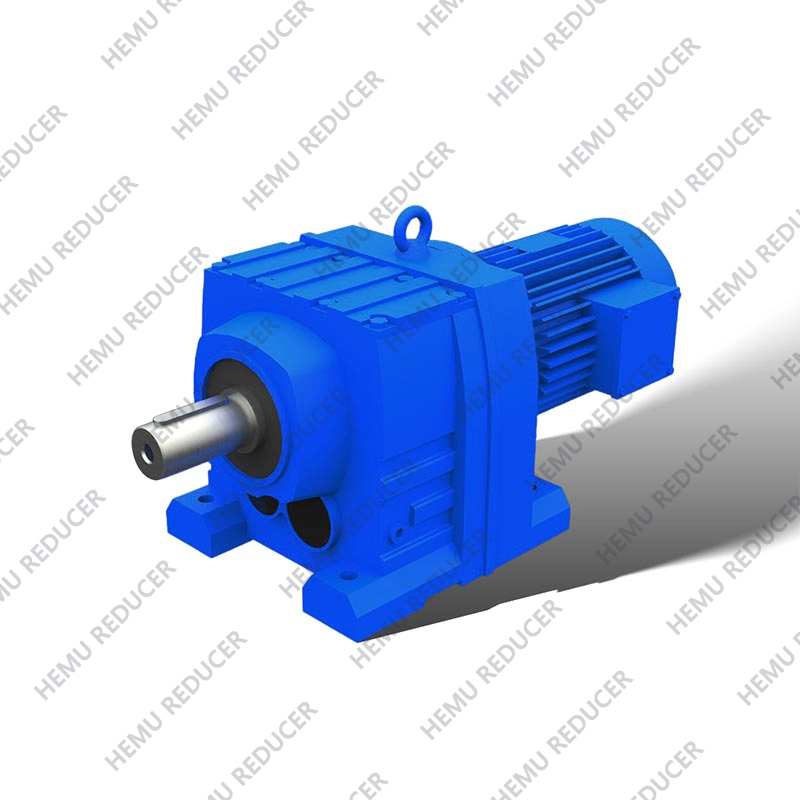

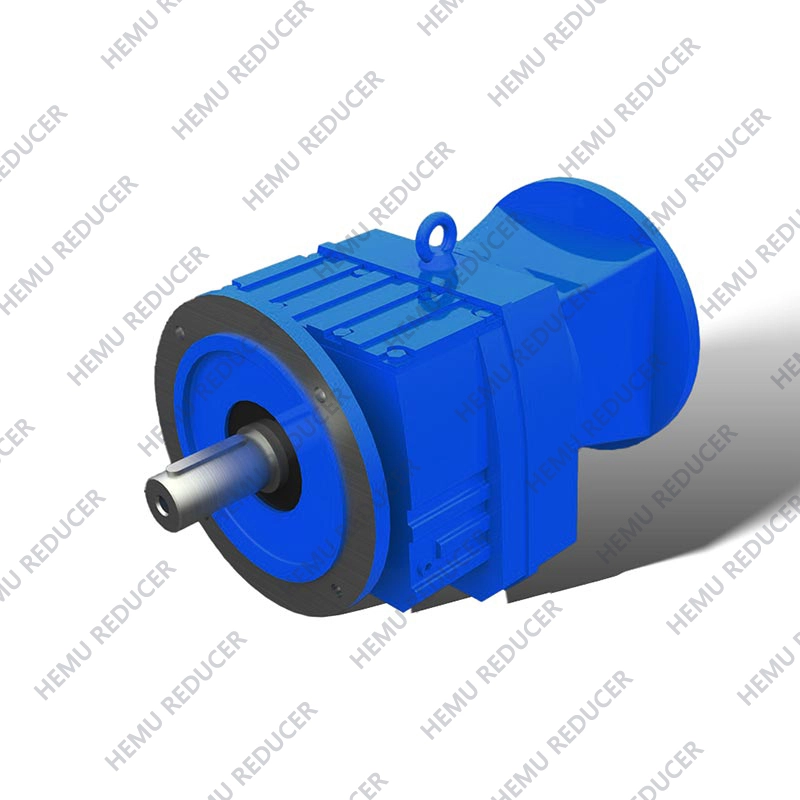

Manfaatkan keunggulan kombinasi kompak unit perlengkapan heliks yang kuat dan motor AC.
Gearmotor heliks kami dari Seri R..dr .. memisahkan diri dengan rasio unit roda gigi dan varietas yang dilangkah halus.
Seri SDM Desain Motor Gear Helical:Roda gigi heliks menawarkan efisiensi transmisi yang lebih tinggi dan kebisingan yang lebih rendah dibandingkan dengan memacu roda gigi, membuatnya cocok untuk skenario aplikasi tugas berat berkecepatan tinggi.
Struktur kompak:Motor roda gigi heliks seri SDM biasanya dirancang secara rumit untuk menghemat ruang pemasangan, cocok untuk aplikasi yang dibatasi ruang.
Kekakuan tinggi:Motor gear heliks seri HR terbuat dari bahan berkekuatan tinggi dengan kekakuan dan daya tahan tinggi, mampu menahan beban radial dan aksial yang besar.
1. Desain modular tinggi
2. Dukungan pemuatan tinggi, transmisi yang stabil dan tingkat kebisingan rendah.
3. Penyegelan yang luar biasa, berbagai aplikasi industri.
4. Efisiensi tinggi dan hemat daya.
5. Biaya Harven dan Pemeliharaan Rendah.
1.harbor dan pengiriman
2. Hoist dan Transport
3. Daya Elektrik
4. Penambangan
5. Penikatan dan Konstruksi
6. Industri Kapal dan Cahaya
7. Industri Kimia dan Perlindungan Lingkungan.etc.
| Bahan perumahan | Besi cor/besi ulet |
| Kekerasan perumahan | HBS190-240 |
| Bahan gigi | 20crmnti baja paduan |
| Kekerasan Permukaan Roda gigi | HRC58 ° ~ 62 ° |
| Kekerasan inti gigi | HRC33 ~ 40 |
| Bahan poros input / output | Baja paduan 42crmo |
| Kekerasan poros input / output | HRC25 ~ 30 |
| Presisi pemesinan roda gigi | Penggilingan yang akurat, kelas 6 ~ 5 |
| Minyak pelumas | GB L-CKC220-460, Shell Omala220-460 |
| Perlakuan panas | Tempering, semen, pendinginan, dll. |
| Efisiensi | 94% ~ 96% (tergantung pada tahap transmisi) |
| Kebisingan (maks) | 60 ~ 68db |
| Suhu. Rise (Max) | 40 ° C. |
| Suhu. Bangkit (Minyak) (Maks) | 50 ° C. |
| Getaran | ≤20μm |
| Reaksi | ≤20Arcmin |
| Merek bantalan | Bantalan Merek Top China, HRB/LYC/ZWZ/C & U. Atau merek lain yang diminta, SKF, FAG, INA, NSK. |
| Merek Segel Minyak | NAK --- Taiwan atau merek lain yang diminta |
| Ukuran | Poros dia. (mm) |
Tinggi tengah (mm) |
Output Flange Dia. (mm) |
Kekuatan (KW) |
Perbandingan | Torsi yang diizinkan (N. M) |
Berat (KGS) |
| 17 | Φ20k6 | 75 | Φ120/140 | 0.18-0.75 | 3.83-74.84 | 85 | 4 |
| 27 | Φ25k6 | 90 | Φ120/140 | 0.18-3.00 | 3.37-135.09 | 130 | 5.5 |
| 37 | Φ25k6 | 90 | Φ160/200 | 0.18-3.00 | 3.33-134.82 | 200 | 8.5 |
| 47 | Φ30k6 | 115 | Φ160/200 | 0.18-5.50 | 3.83-176.88 | 300 | 10 |
| 57 | Φ35k6 | 115 | Φ200/250 | 0.18-7.50 | 4.39-186.89 | 450 | 18 |
| 67 | Φ35k6 | 130 | Φ200/250 | 0.18-7.50 | 4.29-199.81 | 600 | 25 |
| 77 | Φ40k6 | 140 | Φ250/300 | 0.18-11.00 | 5.21-195.24 | 820 | 36 |
| 87 | Φ50k6 | 180 | Φ300/350 | 0,55-22.00 | 5.36-246.54 | 1550 | 63 |
| 97 | Φ60m6 | 225 | Φ350/450 | 0.55-30.00 | 4.49-289.74 | 3000 | 101 |
| 107 | Φ70m6 | 250 | Φ350/450 | 2.20-45.00 | 5.06-249.16 | 4300 | 153 |
| 137 | Φ90m6 | 315 | Φ450/550 | 5.50-55.00 | 5.15-222.60 | 8000 | 220 |
| 147 | Φ110m6 | 335 | Φ450/550 | 11.00-90.00 | 5.0-16.31 | 13000 | 400 |
| 167 | Φ120m6 | 425 | Φ550/660 | 11.00-160.00 | 10.24-229.71 | 18000 | 700 |
